EV100
TE
| Menge: | |
|---|---|

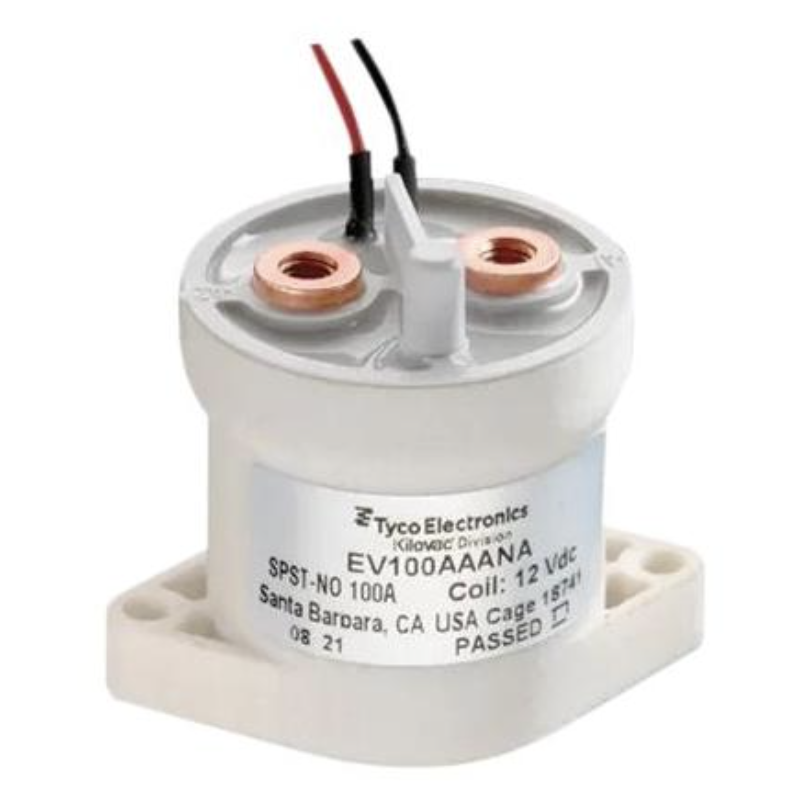

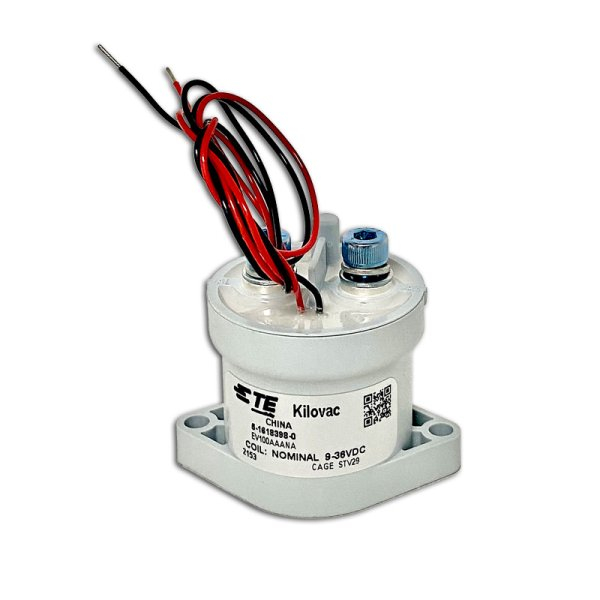

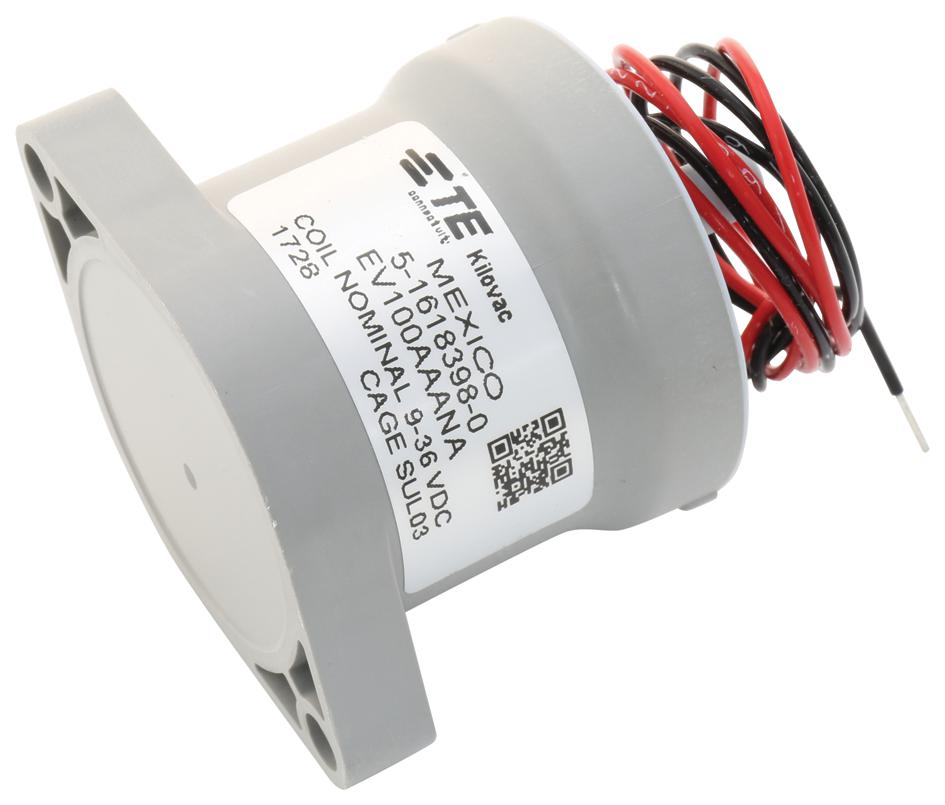

Schütz der Serie EV100 mit 1 Form-X-Kontakten, ausgelegt für 100 A Dauerbetrieb, 600 V DC
 | Produktfakten |
Hermetisch verschlossen
Funktioniert in explosionsgefährdeten/rauen Umgebungen ohne Oxidation oder Kontamination der Kontakte bei längerem Nichtbetrieb
Die 8-kV-Isolierung zwischen offenen Kontakten ermöglicht den Einsatz zur Hochspannungsisolierung und -übertragung
Der Spulen-Economizer ermöglicht den Betrieb zwischen 9 und 36 VDC
Entworfen und gebaut gemäß AS 9100.
| Anwendung |
Isolierung des Strom-/Motorsteuerkreises, Stromkreisschutz und Sicherheit in Industriemaschinen
Batteriewechsel und Backup für Kraftfahrzeuge
Umschaltung des Solarwechselrichters
Kfz-Vorladung
Testausrüstung
Stromverteilung
| Elektrische Daten |
Kontaktanordnung: SPST-NO (Form X., Double Make)
Nennspannung: 5–600 VDC bei 100 A
50.000 Zyklen Ein-/Ausschalten: 50 A bei 400 VDC
25.000 Zyklen Ein-/Ausschalten: 50 A bei 600 VDC
Haltestrom: 0,15 A bei 24 V DC
Betriebszeit: max. 30 ms.
| Spulendaten (interner Spulen-Economizer) | |
| Spulenspannungsbereich | 9-36 VDC |
| Maximaler Aufnahmestrom (20℃) | 1,5A |
| Durchschnittlicher Haltestrom (20℃) | 0,25 A bei 12 V Gleichstrom/0,15 A bei 24 V Gleichstrom |
| Aufnahmespannung (20℃) | ≥ 9 VDC |
| Ausfallspannung | ≤ 8 VDC |
| Pickup-Impuls (max.) | 100 ms |
| Spulenwiderstand ±5 % (20 ℃) | 8,0 Ω |
| Spulen-Economizer-Frequenz | 19,6 kHz |
| Spulenleistungstyp. (über dem Temperaturbereich) | 3-4W |

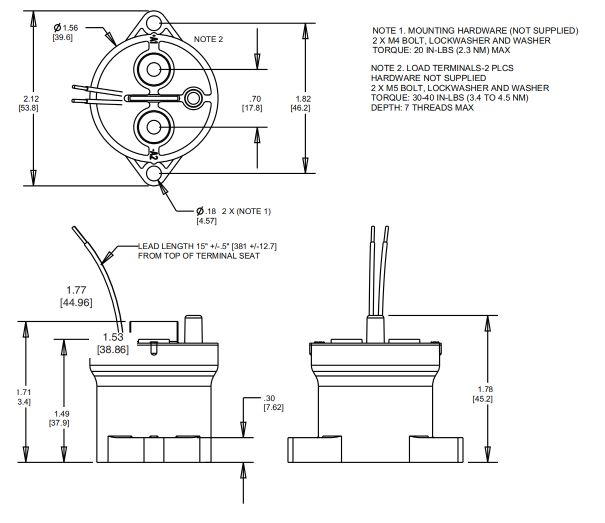

| Außenmaße für die Montage an der Unterseite |
