HFE82V-600
Hongfa
| HFE82V-600/xxx-12-HL6: | |
|---|---|
| HFE82V-600/xxx-24-HL6: | |
| Menge: | |

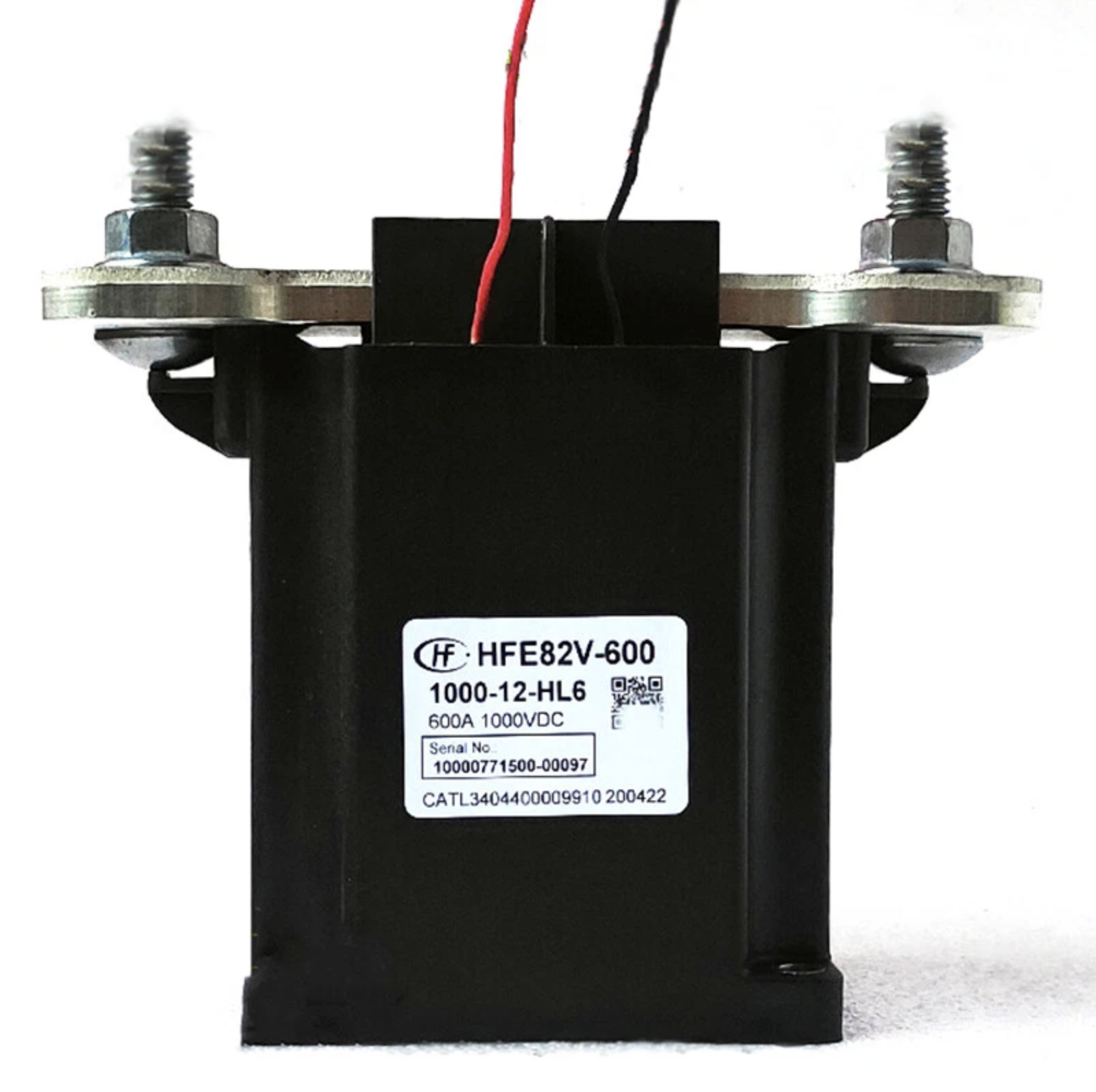

Hongfa HFE82V-600 DC-Relais im Detail
 | Spulenbewertung |
Nennspannung Vd.c | Aufnahmespannung Vd.c | Abfallspannung Vd.c | Spulenwiderstand Ω (@23℃) | Spulenleistung W (@23℃) Ca. |
| 12 | ≤9 | 1-9 | Fahren: 2,88x(1±7%) Beteiligung: 14,4x(1±7%) | Antriebsleistung: 50 W Halteleistung: 10 W |
| 24 | ≤18 | 2-18 | Fahren: 11,52x(1±7%) Beteiligung: 57,6x(1±7%) | Antriebsleistung: 50 W Halteleistung: 10 W |
| Kontaktdaten |
| Kontaktvereinbarung | 1 Formular A | |
| Kontaktwiderstand | Max. 0,1 mΩ (bei 20 A) | |
| Kontaktbewertung | 600A | |
| Mechanische Ausdauer | 2 x 10 5 Operationen | |
| Max. Schaltspannung | 1000 VDC | |
| Max. Unterbrechungsstrom | 2500A (800 VDC) 1op | |
| Min. Anwendungslast | 6Vd.c 1A | |
| Aktuelle Tragfähigkeit | 600A: Kontinuierlich. | |
| 800A: 20 Min | ||
| 1000A: 5 Min | ||
| 3000A: 4 s | ||
| 8000A: 10 ms | ||
| Elektrische Ausdauer |
| Modell | Version | Umgebungstemperatur | Kontaktbewertung | EIN: AUS | Elektrische Ausdauer |
| HFE80V-600 | 1H | Raumtemperatur | Herstellung Einschaltstrom 120A, C=1100uf Kontaktspannung 750 VDC | 0,6 s : 5,4 s | 5x10 4 Operationen |
Wechseln Dauerhaft 10A Kontaktspannung 800 VDC | 0,05 s : 20 s | 1x10 5 Operationen | |||
Wechseln Konstant 100A Kontaktspannung 450 VDC | 0,05 s : 20 s | 1x10 4 Operationen | |||
Wechseln Dauerhaft 300 A Kontaktspannung 750 VDC | 0,05 s : 20 s | 2000 Operationen | |||
Wechseln Konstant 600A Kontaktspannung 750 VDC | 0,05 s : 20 s | 500 Operationen | |||
Umgekehrtes Schalten Dauerhaft -100A Kontaktspannung 750 VDC | 0,05 s : 20 s | 5x10 3 Operationen | |||
Umgekehrtes Schalten Dauerhaft -300A Kontaktspannung 750 VDC | 0,05 s : 20 s | 1000 Operationen | |||
Umgekehrtes Schalten Dauerhaft -600A Kontaktspannung 750 VDC | 0,05 s : 20 s | 300 Operationen | |||
Brechen Konstant 2500A Kontaktspannung 800 VDC | 0,05 s An | 1 ops | |||
Brechen Konstant 600A Kontaktspannung 800 VDC | 0,05 s An | 100 Operationen |
| Mechanische Ausdauer |
| Version | Kontaktbewertung | Umgebungstemperatur | EIN:AUS | Mechanische Ausdauer |
| 1H | Keine Ladung | Raumtemperatur | 0,5 s : 1,5 s | 2x10 5 Operationen |
| Bestellinformationen |
| HFE82 | V | -600 | /XXX | -12 | -H | L | 6 | (XXX) |
Typ HFE82 | ||||||||
| Anwendung V: Fahrzeug | ||||||||
| Seriencode 600: 600A | ||||||||
| Lastspannung Null: 450 Vdc 750: 750 Vdc 1000: 1000 Vdc | ||||||||
| Spulenspannung 12: 12 Vdc 24: 24 Vdc | ||||||||
| Kontakttyp H: 1 Form A | ||||||||
| Spulenanschluss L: Draht | ||||||||
| Lastanschluss 6: Buchse + Cu-Sammelschienenklemme | ||||||||
| Sondercode Kundenanforderung (Kundenanforderung nur für Sonderanforderungen) | ||||||||

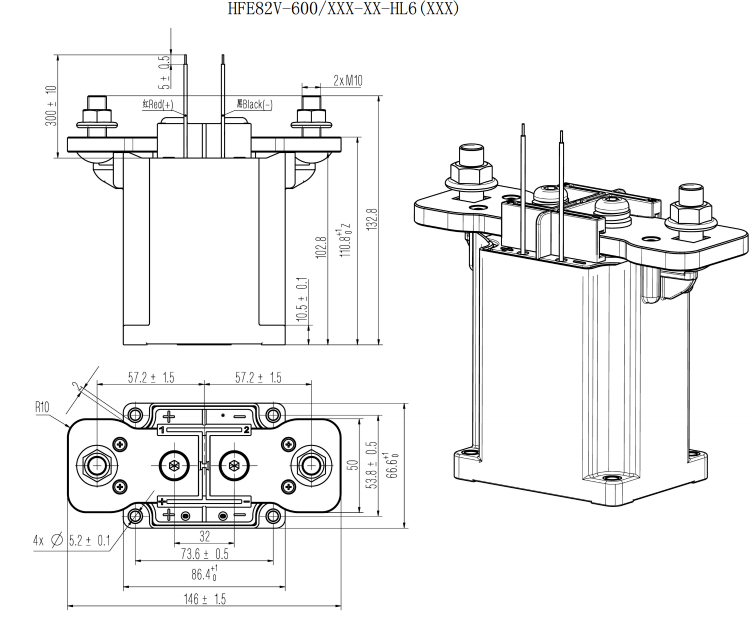

| Umrissmaße |
