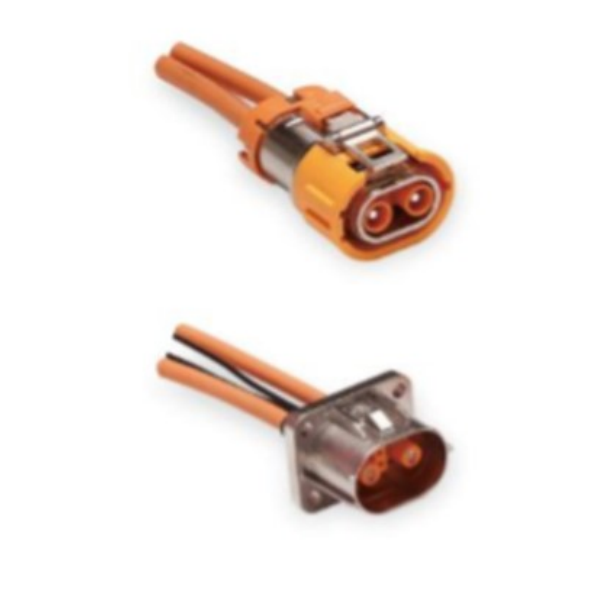

Amphenol HVMC2P24FS 2-polige Hochspannungs-1000-VDC-EV-Metallsteckverbinder mit HVIL

Amphenol HVMC2P24 2,4 mm 2-poliger Hochspannungs-Metallstecker im Detail

Teile-Nr

• Teile-Nr.:


  180°:


  HVMC2P24FS X02  (2,5 mm² Abschirmung)
  HVMC2P24FS X04  (4 mm² Abschirmung)

• Buchse:

  HVMC2P22MV X 02 (2,5 mm²)
  HVMC2P22MV X 04 (4 mm²)


„X“ gibt Code 1/2/3/4 an

Spezifikationen

• Steckdesign:
  Verriegelungssicherung durch CPA


• Klemmensystem:
  2 x φ2,4 mm Radsok-Klemme, versilbert.
  Drahtgröße 2,5/4 mm², Abschirmung
  HVIL-Kontaktsystem

• Anschlusstechnik:
  Crimpen für weibliche Leistungsklemme.
  Crimpen für weibliche Signalklemme

• Allgemein:
  IP67, IP6K9K (gesteckt)
  IPXXB (nicht gesteckt)
  HVIL
  360°-Abschirmung
  LV215

Leistungsmerkmal

• Auszugskraft : ≤ 100 N

• Temperaturbereich: -40℃ bis +140℃

• Spannungsbereich: 10 00 VDC

• Paarungszyklen:  ≥50 Zyklen

• Nennstrom:
      2,5 mm² = 20 A,
      4 mm² = 32 A


• Konstruktion:
  Gehäusematerial: PA66-GF V0
  Anschlussmaterial: Kupferlegierung

          RFI/EMI: Metallabschirmung

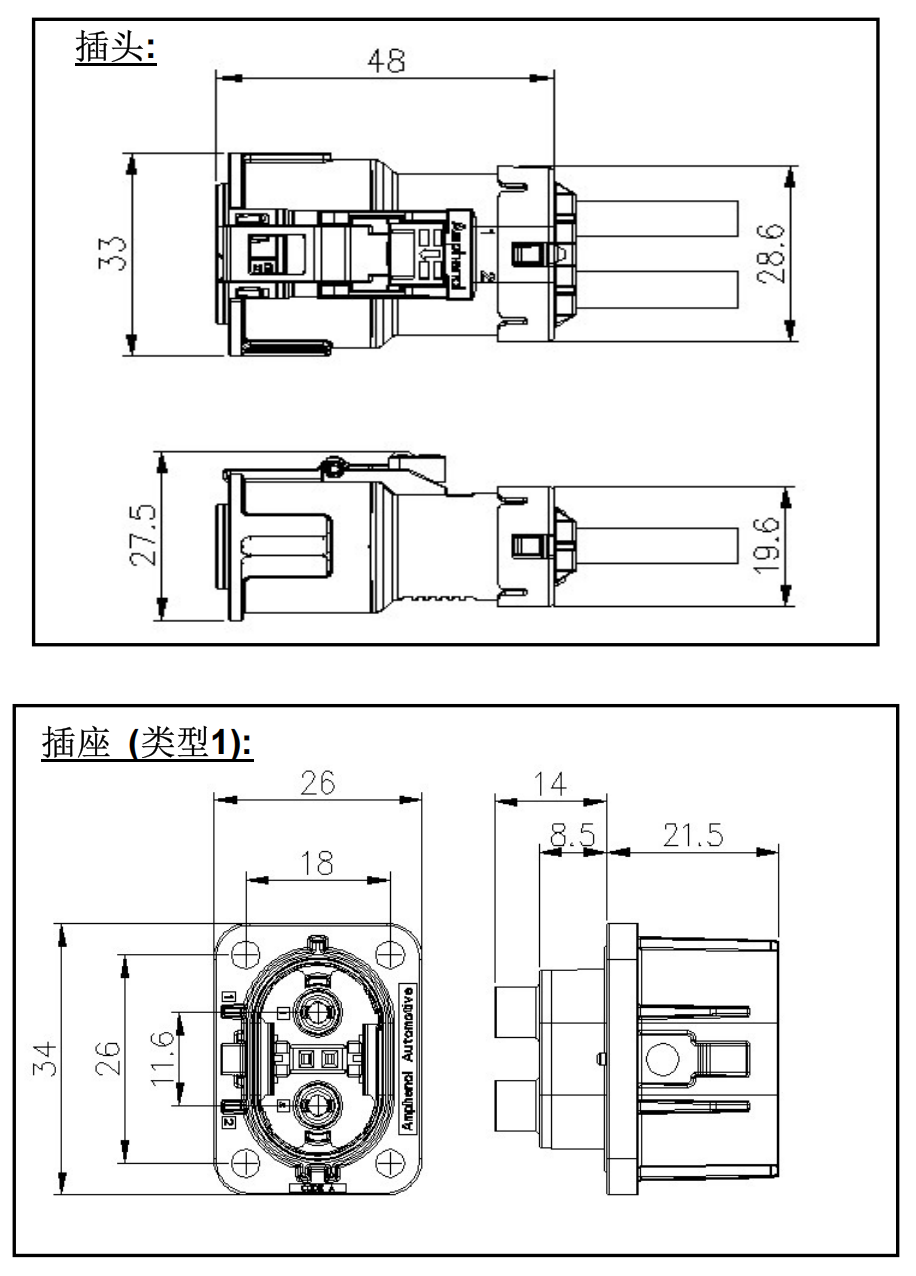

Dimensionen
