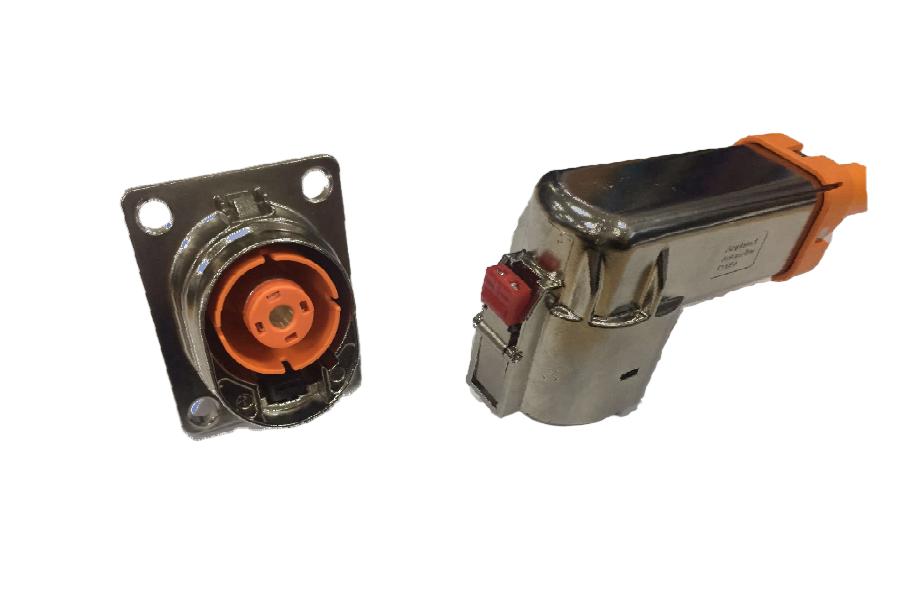

Amphenol HVMC1P12FV 1-polige Hochspannungs-800-VDC-EV-Metallsteckverbinder mit HVIL

Amphenol HVMC1P12 12 mm 1-poliger Hochspannungs-Metallsteckverbinder im Detail

Teile-Nr

• Stecker (90°):
  HVMC1P12FV X35 (25 mm² Schirm)
  HVMC1P12FV X50  (50 mm² Schirm)

  HVMC1P12FV X70  (70 mm² Abschirmung)

• Buchse:

  HVMC1P12MV X 01 (Typ 1, M8)

  HVMC1P12MV X 02 (Typ 2, M6)


   „ X “ gibt Code 1/2 an

Spezifikationen

• Passendes Design:
  Wartungsfähiges Verriegelungsbein.
  Verriegelungssicherung durch CPA.
  Bedienung mit Griff


• Klemmensystem:
  1 x φ12 mm Radsok-Klemme, versilbert.
  Drahtgröße 35/50/70 mm², Abschirmung
  HVIL-Kontaktsystem

• Anschlusstechnik:
  Crimpen für weibliche Leistungsklemme.
  Crimpen für weibliche Signalklemme

• Allgemein:
  IP67, IP6K9K (gesteckt)
  IPXXB (nicht gesteckt)
  HVIL
  360°-Abschirmung
  LV215

Leistungsmerkmal

• Auszugskraft : ≤ 100 N

• Temperaturbereich: -40℃ bis +125℃

• Spannungsbereich: 8 00 VDC

• Paarungszyklen:  ≥50 Zyklen

• Nennstrom:
      35 mm² = 180 A,
         50 mm² = 250 A,
      70 mm² = 300 A

• Konstruktion:
  Gehäusematerial: PA66-GF V0
  Anschlussmaterial: Kupferlegierung

          RFI/EMI: Metallabschirmung

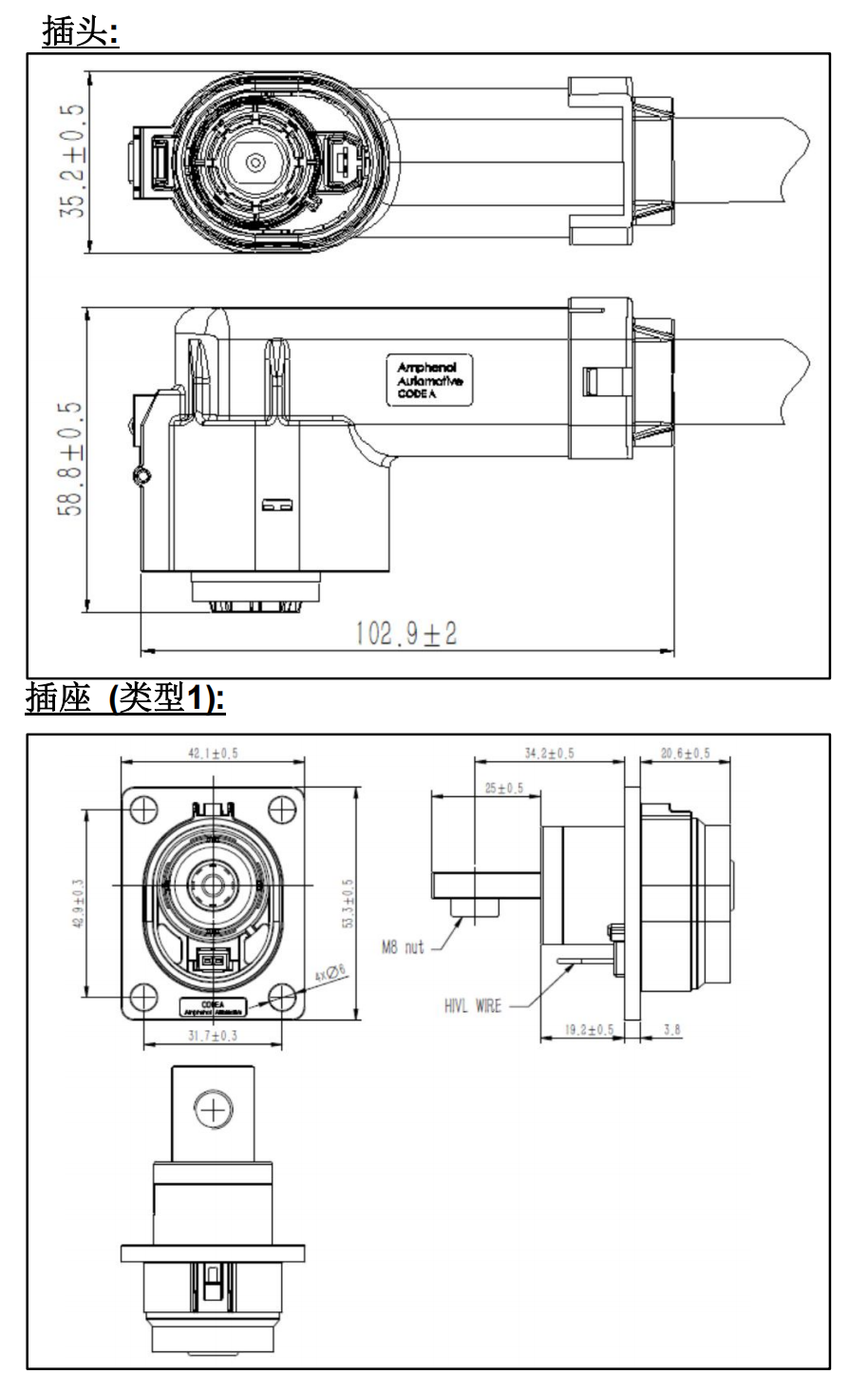

Dimensions
