HVC2P28FS
Amphenol
| Stecker: | |
|---|---|
| Im Einklang: | |
| Menge: | |

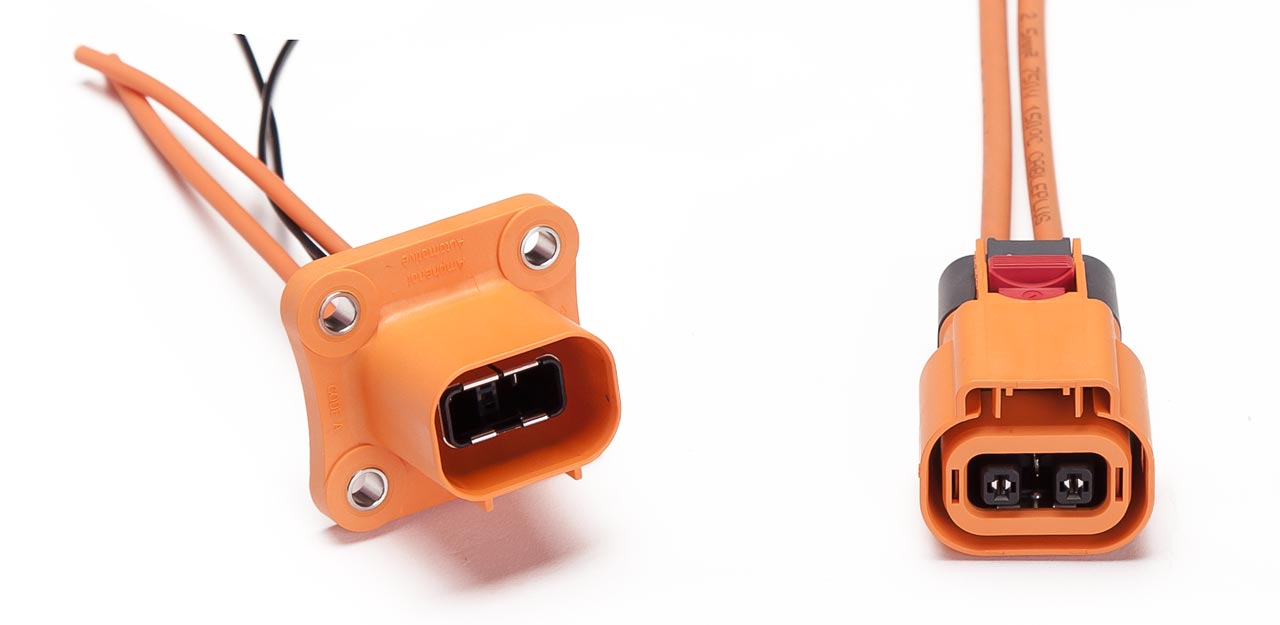

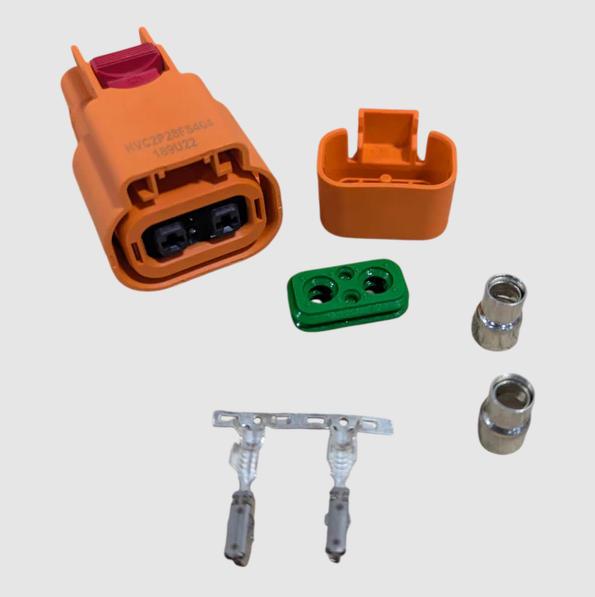

Amphenol HVC 2,8 mm 2-poliger Hochspannungsstecker im Detail
 | Teile-Nr |
Stecker:
HVC2P28FS X 02 (2,5 mm² Abschirmung)
HVC2P28FS X 04 (4 mm² Abschirmung)
HVC2P28FS X 05 (5 mm² Abschirmung)
Inline:
HVC2P28LS X 02 (2,5 mm² Abschirmung)
HVC2P28LS X 04 (4 mm² Abschirmung)
HVC2P28LS X 05 (5 mm² Abschirmung)
„ X “ gibt Code 1/2/3/4 an
Steckdesign:
Sekundärverriegelung
Anschlusssystem:
0,8 x 2,8 mm, versilbert.
Drahtgröße 2,5/4/5 mm².
HVIL-Kontaktsystem, 0,5 mm²
Anschlusstechnik:
Crimpen für Leistungsklemme
Crimpen für HVIL-Klemme
Allgemein:
IP67, IP6K9K (gesteckt)
IPXXB (nicht gesteckt)
HVIL
360°-Abschirmung
| Leistungsmerkmal |
Auszugskraft : ≤ 75 N
Temperaturbereich: -40℃ bis +140℃
Spannungsbereich: 900 VDC
Paarungszyklen: 50 Min
Nennstrom:
2,5 mm² = 20 A bei 85 °C,
4 mm² = 30 A bei 85 °C, 5
mm² = 40 A bei 85 °C
Konstruktion:
Gehäusematerial: PA66-GF V0
Anschlussmaterial: Cu-Legierung
| Individuelle Kabelinformationen | Drahtdurchmesser (mm) | ||
| Min | Max | ||
| Steckerseite | 2,5 mm² Abschirmung | 4.4 | 5.1 |
| 4,0/5,0 mm² Abschirmung | 5.1 | 5.9 | |
| Inline-Seite | 2,5 mm² Abschirmung | 4.4 | 5.1 |
| 4,0/5,0 mm² Abschirmung | 5.1 | 5.9 | |

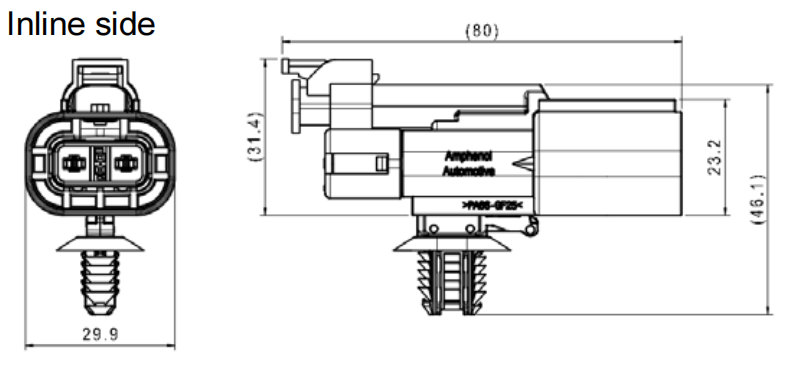

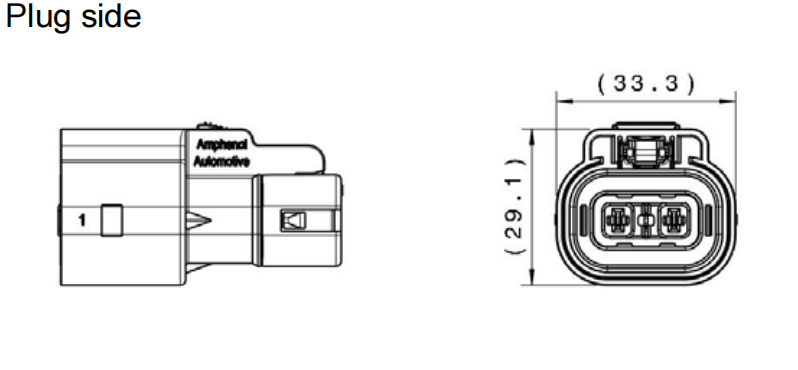

| Dimensions |
