AE2
Alder
| 500 VDC: | |
|---|---|
| Menge: | |

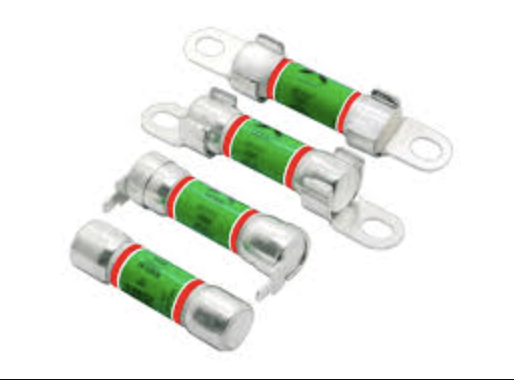

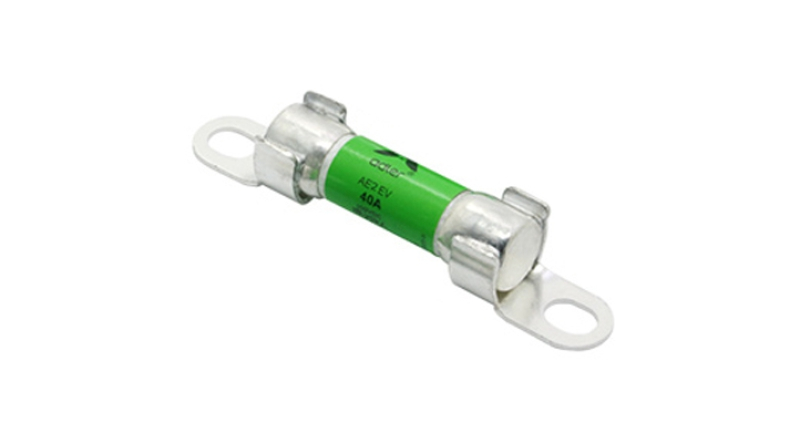

Alder AE2 500 VDC 10–50 A Serie Hochspannungs-EV-Sicherungen im Detail
 | Merkmale |
500 VDC Kfz-Sicherung
Nennstrom: 10–50 A
Max. BC: 20 kA bei 500 VDC
Min. BC: 2ln@500 VDC
Zeitkonstante: 1-3 ms
Abmessungen: 10x38mm
Allzwecksicherung für EV/HEV-Hilfsschutz
Ref. Nach UL 248-20; ISO 8820-8; GB-T 31465.6
Zulassung: TÜV und UL
Empfohlener Sicherungshalter: BH114
| Elektrische Spezifikationen |
| Teilenummer/Konfiguration | Nennstrom | Ampere-Code | Nennspannung | Bruchkapazität | Zertifizierungen | ||||
| Patrone | Zentraler Berg | Level-Montage | Leiterplattenmontage | TÜV | UL | ||||
| AE22100607 | AE22100604 | AE22100605 | AE22100606 | 10A | 2100 | 500 VDC | 20kA@500VDC | ○ | ● |
| AE22150607 | AE22150604 | AE22150605 | AE22150606 | 15A | 2150 | ● | ● | ||
| AE22200607 | AE22200604 | AE22200605 | AE22200606 | 20A | 2200 | ● | ● | ||
| AE22250607 | AE22250604 | AE22250605 | AE22250606 | 25A | 2250 | ● | ● | ||
| AE22300607 | AE22300604 | AE22300605 | AE22300606 | 30A | 2300 | ● | ● | ||
| AE22350607 | AE22350604 | AE22350605 | AE22350606 | 35A | 2350 | ● | ● | ||
| AE22400607 | AE22400604 | AE22400605 | AE22400606 | 40A | 2400 | ● | ● | ||
| AE22500607 | AE22500604 | AE22500605 | AE22500606 | 50A | 2500 | ● | ● | ||
| Zeit vs. aktuelle Charakteristik |
| Nennstrom | 110 % | 135 % | 150 % | 200 % | 300 % | 500 % |
| 10 - 50A | >4h | 150s - 1h | 10-1000s | 0,5-100s | 0,1-15s | 0,05-1s |
| Teilenummernsystem |
| AE2 | 2500 | 6 | 04 | |
| Produktserie: AE2 | ||||
| Ampere-Code: 50A | ||||
| Nennspannung: 6=500V | ||||
Ergänzungscode: 04=Zentrale Halterung; 05=Ebenenmontage; 06=Leiterplattenmontage; 07=Patrone | ||||

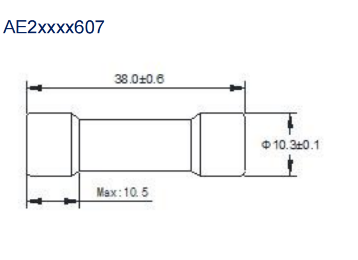

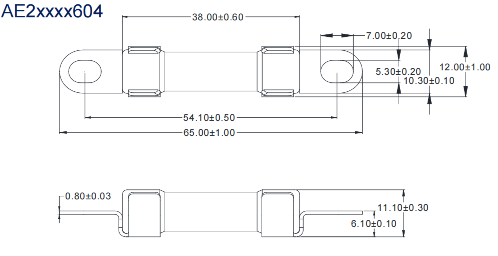

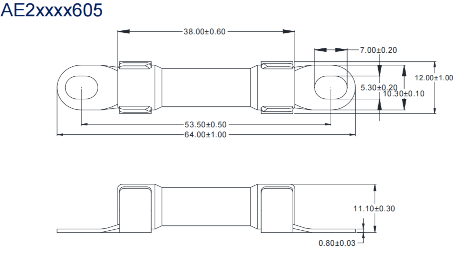

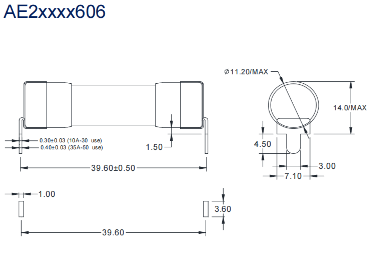

| Dimensions |
