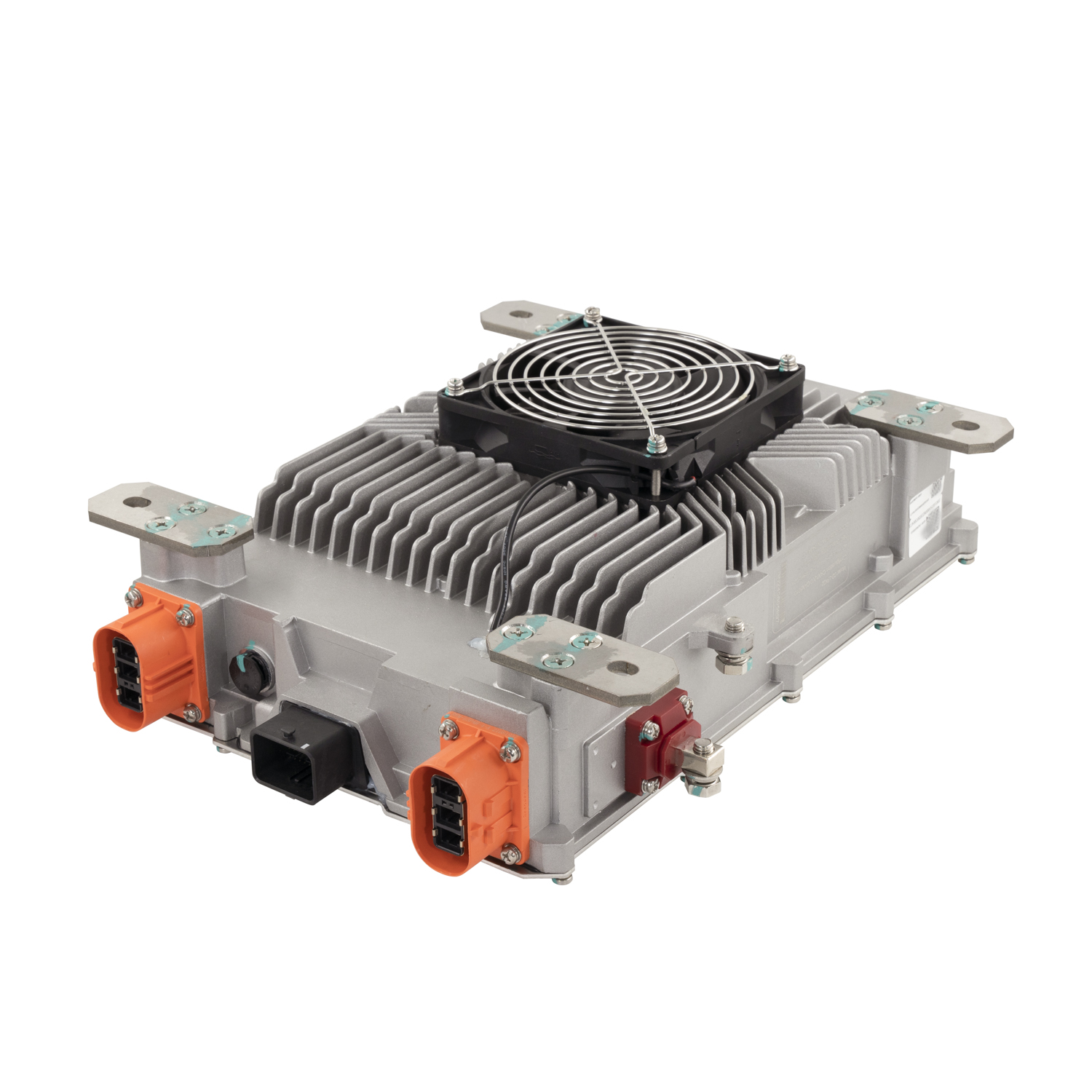

6,6 kW KL-LF-540-12 540 V 12 A On-Board-Ladegerät Luftkühlung IP67 mit CAN-Bus/Aktivierung

Das 6,6-kW-Ladegerät der KL-L-Serie wurde speziell für die Stromversorgung der Power-Batterie von Elektrofahrzeugen auf der Basis von China entwickelt
Standards für das Ladegerät. Dieses Produkt bietet nicht nur die Vorteile hoher Effizienz, geringer Größe, hoher Stabilität und langer Lebensdauer, sondern auch hoher
Schutzgrad, hohe Zuverlässigkeit sowie vollständige Schutzfunktion usw. Es ist definitiv eine ideale Ladestromversorgung für Elektrofahrzeuge.

Modell:
KL-LF-540-12
Produktmarke:
Keller

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Produktbeschreibung

Einführung 6,6 kW OBC/On-Board-Ladegerät

Hauptmerkmale:

Spannungs- und Stromausgang: Liefert leistungsstarke 6,6 kW mit einer breiten Nennspannung von 108 V, 144 V, 312 V und 540 V, was schnelle Ladezeiten gewährleistet und Ausfallzeiten für Fahrzeuge minimiert.

Überlegene Effizienz: Dieses Ladegerät wurde für optimale Leistung entwickelt und steigert die Effizienz der elektrischen Umwandlung. Damit ist es in seiner Klasse führend in Sachen Energieeinsparung und Reduzierung der Betriebskosten.

Erweiterter Schutz: Mit der Schutzart IP67 ist es vollständig gegen das Eindringen von Staub und das Eintauchen in Wasser geschützt und garantiert so eine lange Lebensdauer unter verschiedenen Umgebungsbedingungen. Darüber hinaus schützen interne Wärmeschutzmechanismen vor Überhitzung, was die Lebensdauer und Sicherheit des Ladegeräts weiter erhöht.

Intelligente Kommunikation: Integriert CAN-Bus-Kommunikation für eine nahtlose Integration mit Fahrzeugmanagementsystemen und ermöglicht so intelligente Ladeprozesse und Echtzeitüberwachung des Ladestatus und Diagnose.

Kompaktes Design: Trotz seiner leistungsstarken Leistung von 6,6 kW ist es leicht und kompakt und gewährleistet eine einfache Installation und Integration in verschiedene Fahrzeugplattformen, ohne Kompromisse beim Platzbedarf oder übermäßiges Gewicht einzugehen.

Technische Daten des 6,6 kW OBC/On-Board-Ladegeräts mit Luftkühlung

Spannungsplattform		108V	144V	312V	540V
Ausgabe	Ausgangsspannungsbereich	45 - 155V	100 - 200V	200 - 450V	350 - 680V
	Ausgangsstrom	60A	46A	20A	14A
	Ausgangsleistung	6600 W bei 220 V Wechselstrom; 3300 W bei 110 VAC
	Modus	CC/Lebenslauf
	CV-Genauigkeit	±1 %
	CC-Genauigkeit	±2 %
	Welligkeitsspannungskoeffizient	5 %
Eingang	Eingangsspannung	Wechselstrom 90 - 264 V
	Frequenz	45 - 65Hz
	Eingangsstrom	32A
	Leistungsfaktor	≥0,99 Mehr als die Hälfte der Ladung
	Effizienz	≥93 % Volllast
	Standby-Stromverbrauch	≤5W
Schutz	Eingangsüberspannungsschutz	AC270 ± 5 V
	Eingangsunterspannungsschutz	AC85±5V
	Ausgangsüberspannungsschutz	Stoppen Sie den Ausgang, wenn er 1 % der maximalen Ausgangsspannung überschreitet
	Ausgangs-Unterspannungsschutz	Stoppen Sie den Ausgang, wenn er um 5 % der minimalen Ausgangsspannung abfällt
	Ausgangsüberstromschutz	Stoppen Sie den Ausgang, wenn er 5 % des maximalen Ausgangsstroms überschreitet
	Übertemperaturschutz	Leistungsreduzierung ab 85 °C und Abschaltung bei 90 °C (Innentemperatur).
	Kurzschluss	Ausgabe stoppen
	Batterie-Verpolungsschutz	Ja
	Bodenschutz	≤100mΩ
	CAN-Kommunikationsschutz	StopOutputonceCAN-Kommunikation ungültig
	Ausschaltschutz	Ja

Modelltabelle von 6,6 kW OBC/On-Board-Ladegerät mit Luftkühlung

Modell	Nennspannung	Vout-Bereich	Max. Iout	Kühlmethode
KL-LF-108-60	108V	65-155 VDC	60A	Verstärkte Luftkühlung
KL-LF-144-46	144V	100-200 VDC	46A
KL-LF-312-20	312V	220-450 VDC	20A
KL-LF-540-12	540V	350-680 VDC	12A
KL-LW-312-20	312V	220-450 VDC	20A	Flüssigkeitskühlung
KL-LW-540-12	540V	350-680 VDC	12A
KL-LW-600-12	600V	400-800 VDC	12A

Beschreibung des 6,6 kW OBC/On-Board-Ladegeräts

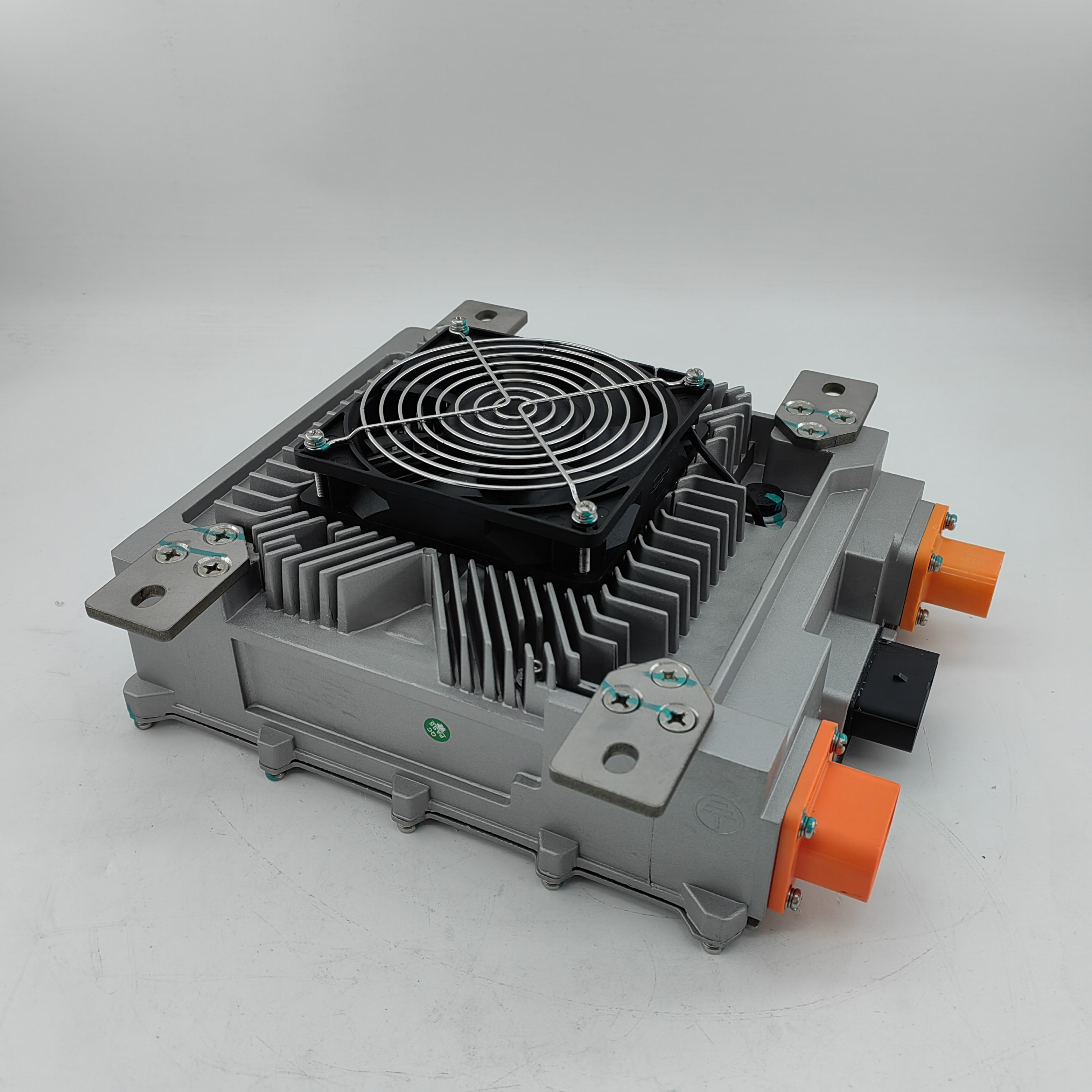

Ladegerät der HK-LF-Serie

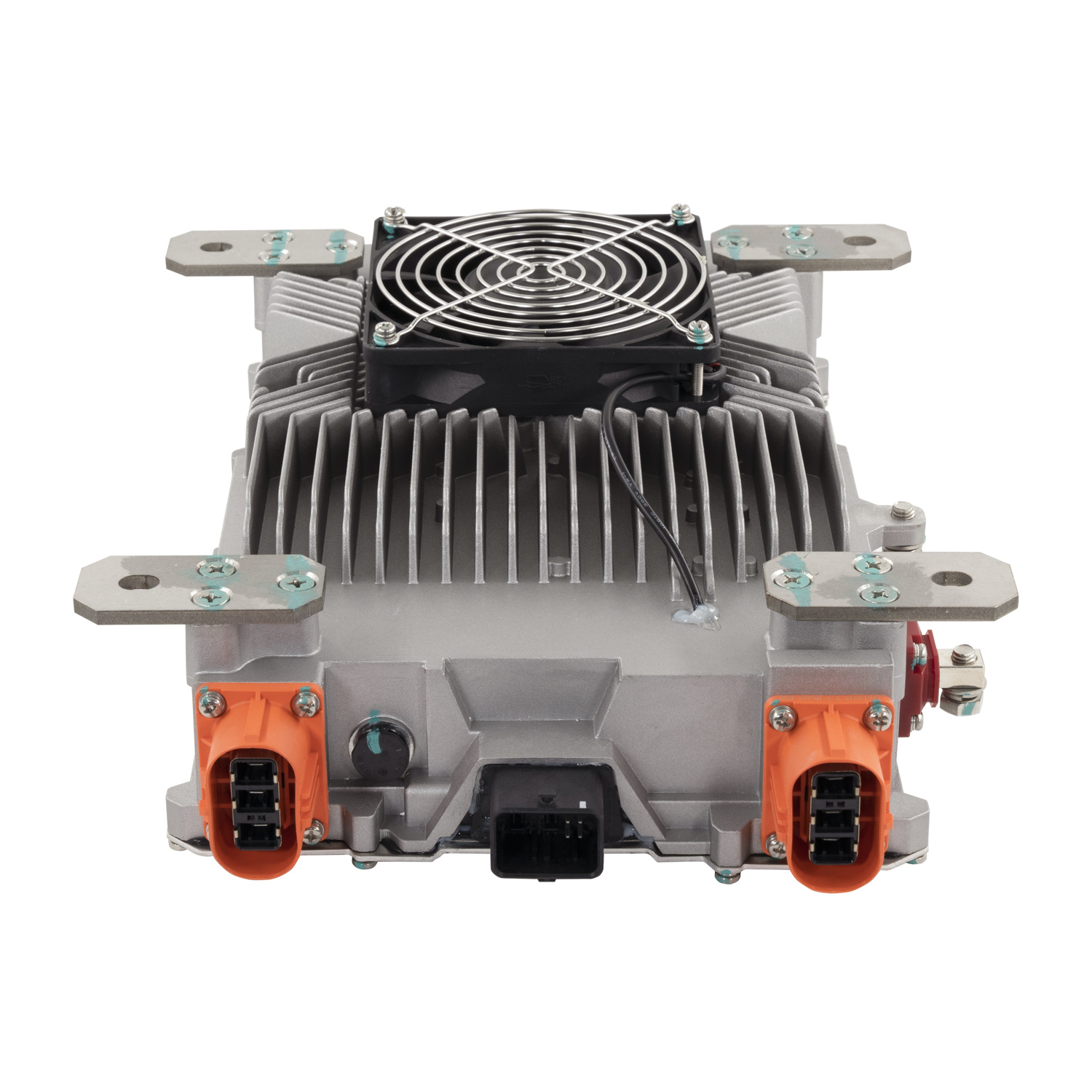

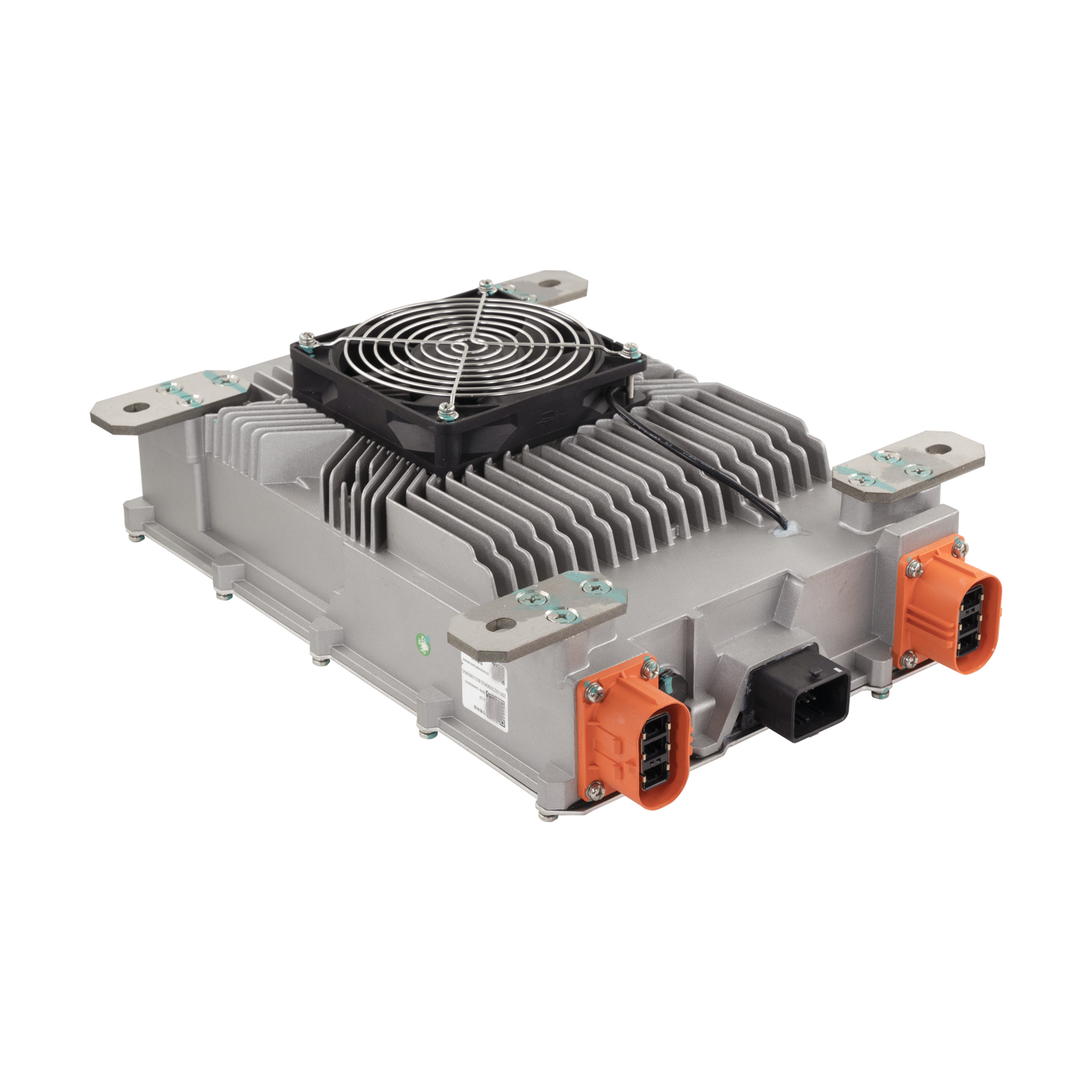

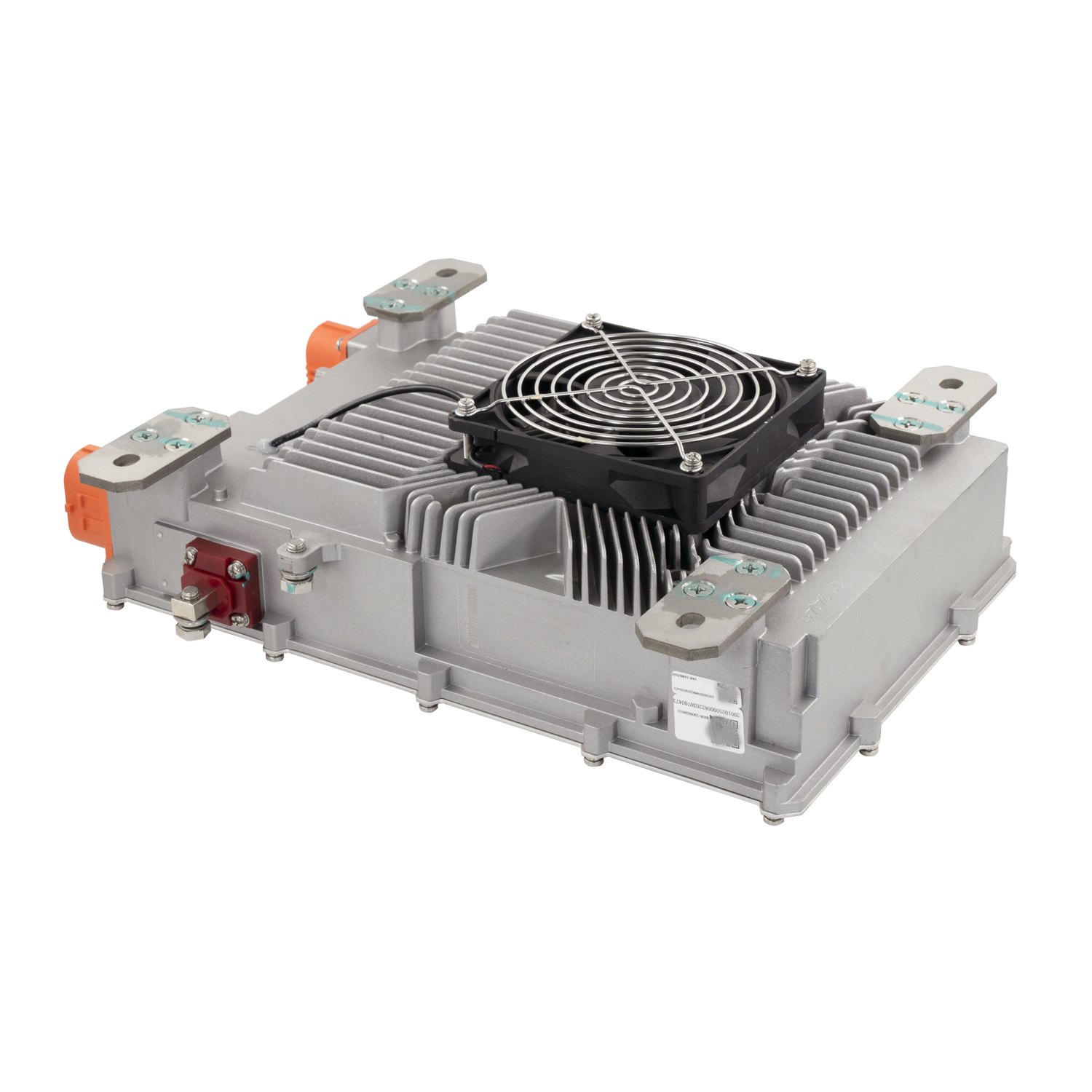

Luftgekühlte Version des 6,6 kW OBC/ON-BOARD-LADEGERÄTS

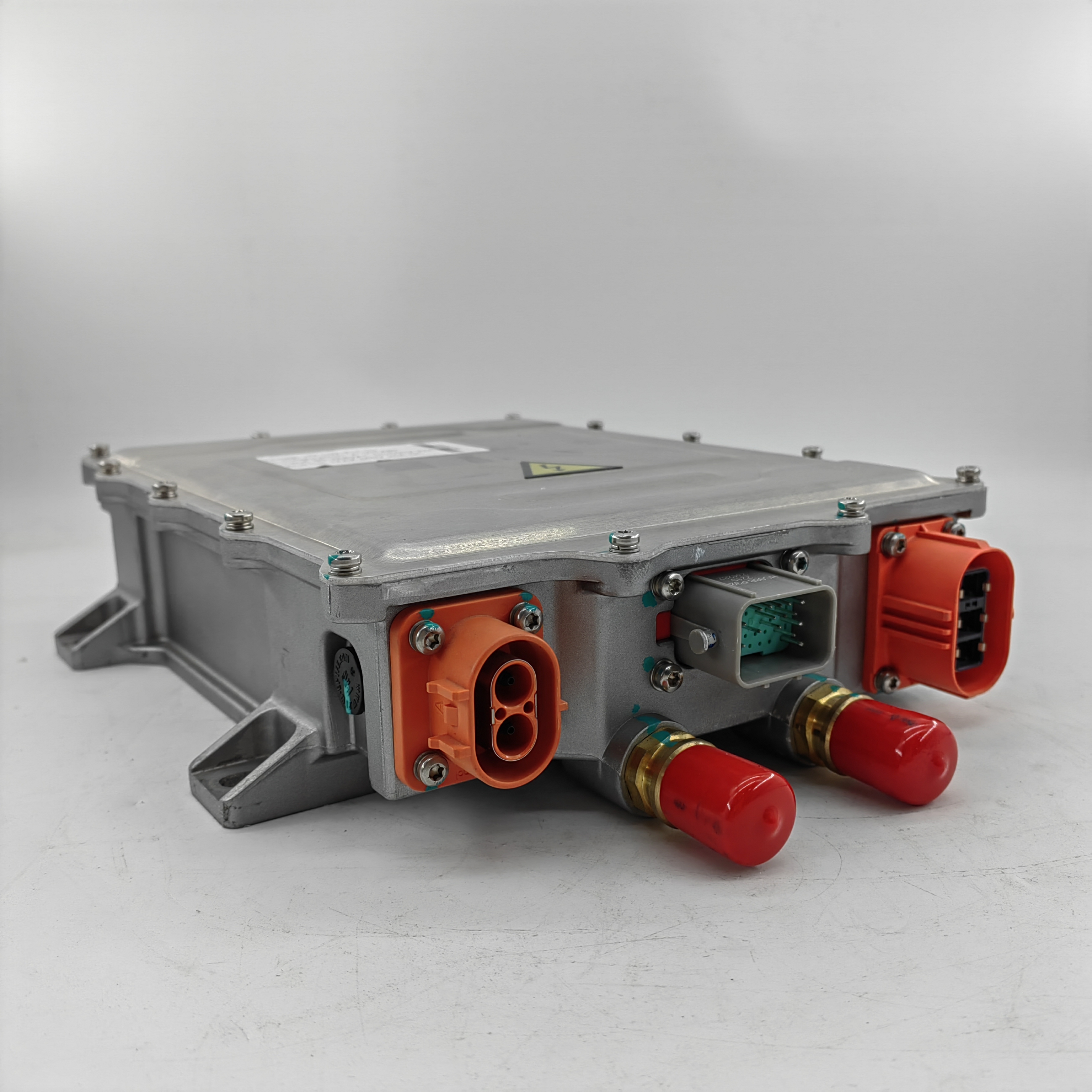

Flüssige Version des 6,6 kW OBC/ON-BOARD-LADEGERÄTS

Einbaumaße des 6,6 kW OBC/ON-Board-Ladegeräts

Erzwingen Sie die Art der Luftkühlung und Flüssigkeitskühlung, passen Sie sie an die EV-Plattform an, die mit einem Flüssigkeitskühlsystem konfiguriert ist oder nicht. Um die Luftkühlung des Ladegeräts und einen ordnungsgemäßen Luftstrom zur Unterstützung der Wärmeableitung des Ladegeräts zu gewährleisten, ist ein Installationsschrank ohne Gehäuse zwingend erforderlich.

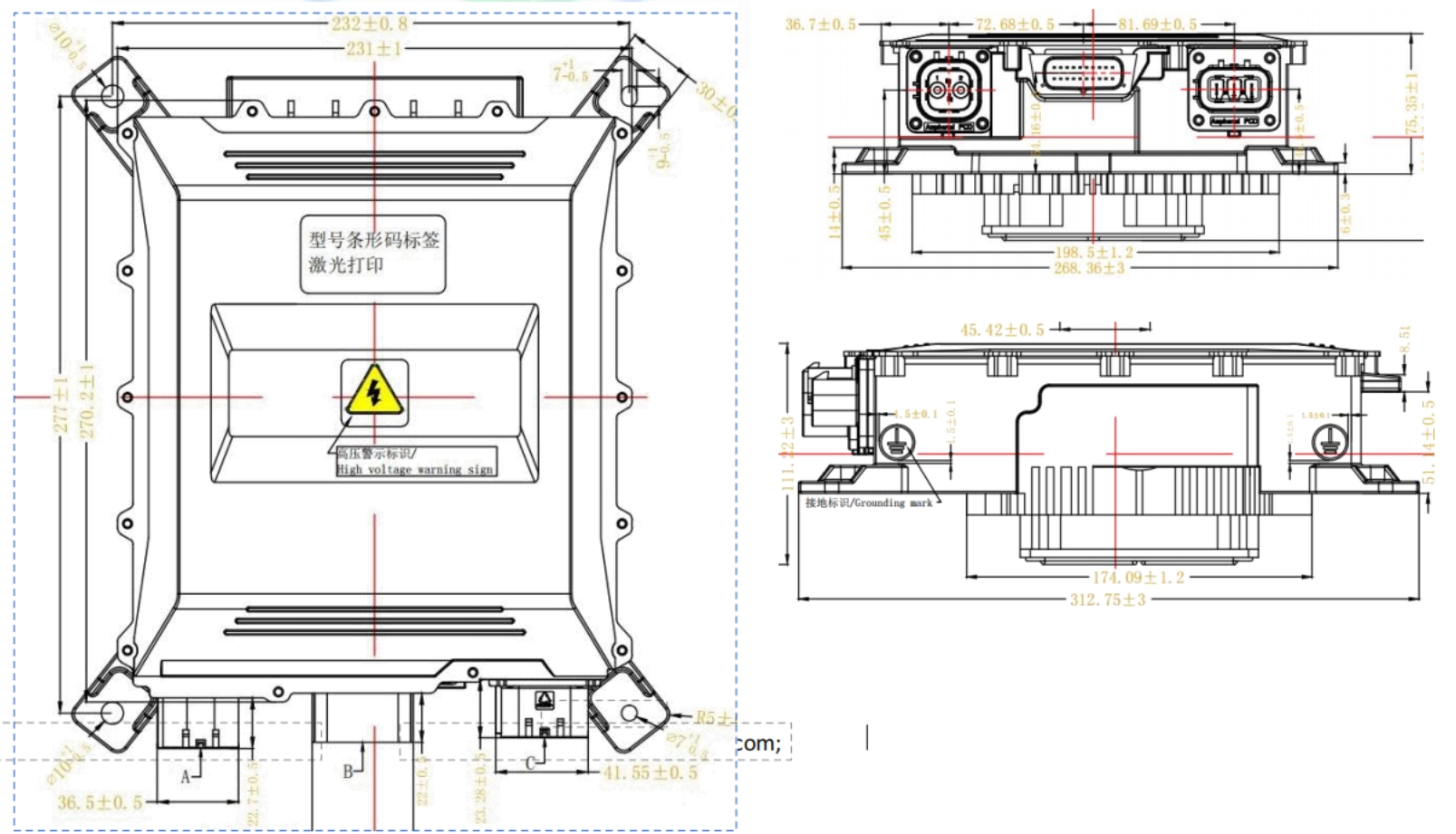

Abmessungen des Ladegeräts mit verstärkter Luftkühlung (108 V, 144 V)

Größe (mm): 312 (L) × 268 (B) × 111 (H)

Nettogewicht: 7,0 kg

Bruttogewicht: 8,0 kg

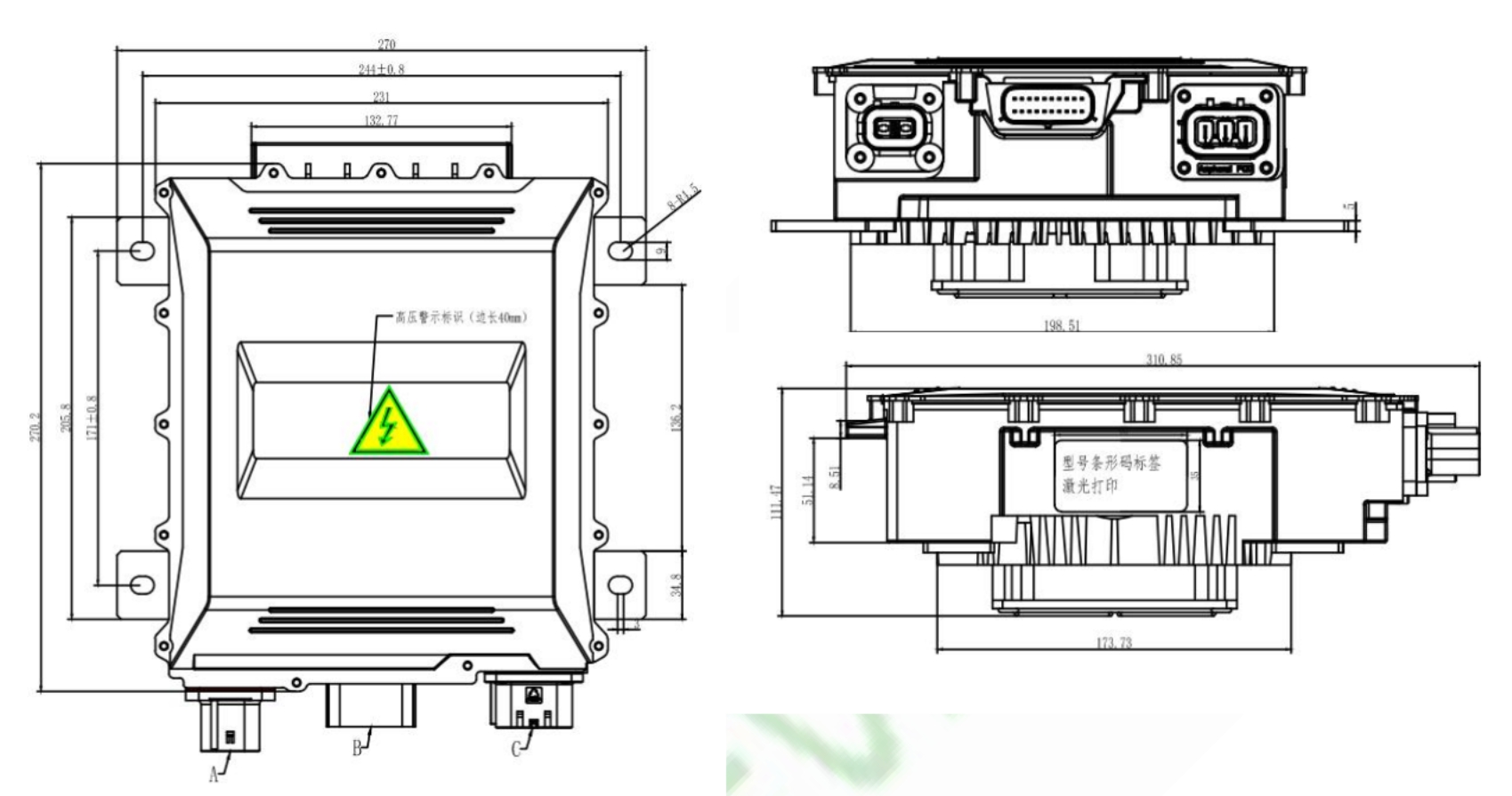

Abmessung des Ladegeräts mit verstärkter Luftkühlung (312 V, 540 V)

Größe (mm): 310 (L) × 270 (B) × 111 (H)

Nettogewicht: 7,0 kg;

Bruttogewicht: 8,0 kg;

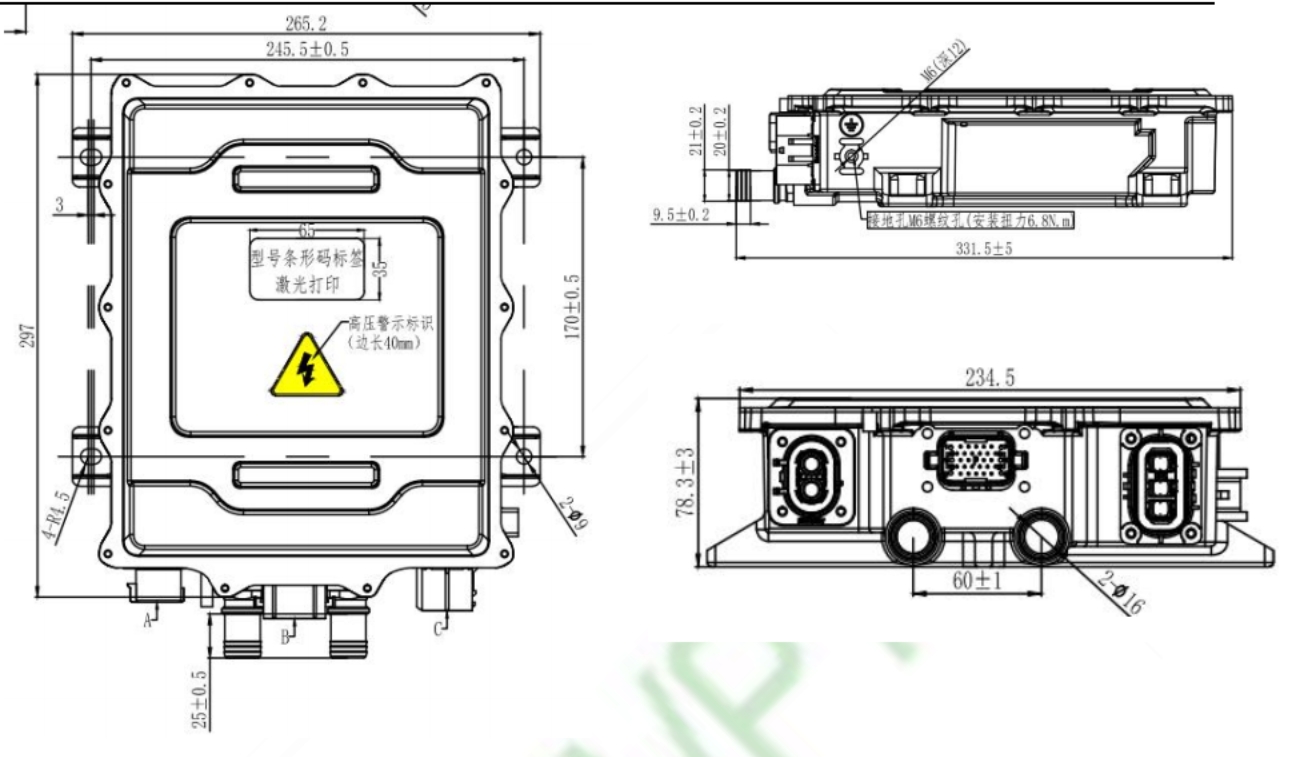

Abmessungen des Flüssigkeitskühlungsladegeräts (312 V, 540 V, 600 V)

Größe (mm): 310 (L) × 270 (B) × 111 (H)

Nettogewicht: 8,0 kg;

Bruttogewicht: 9,0 kg;

Abschluss:

Das Bordladegerät der KL-L-Serie ist eine außergewöhnliche Lösung für Elektrofahrzeuge, die Hochspannungseingänge benötigen. Es verkörpert die Mischung aus technologischem Fortschritt und praktischer Effizienz und ist damit ein unverzichtbarer Aktivposten für die Elektrifizierung des Transportwesens. Mit diesem Ladegerät können Hersteller und Besitzer von Elektrofahrzeugen nicht nur ein Produkt, sondern eine umfassende Ladelösung erwarten, die den Anforderungen des heutigen Elektroantriebs gerecht wird.
