10 kW KL610-48-150 48 V 150 A On-Board-Ladegerät Luft-/Flüssigkeitskühlung IP67 mit CAN-Bus/Aktivierung

10 kW KL610-48-150 48 V 150 A On-Board-Ladegerät Luft-/Flüssigkeitskühlung IP67 mit CAN-Bus/Aktivierung

Das 10-kW-Ladegerät der Serie KL610 wurde speziell für die Stromversorgung der Power-Batterie von Elektrofahrzeugen auf Basis Chinas entwickelt
Standards für das Ladegerät. Dieses Produkt bietet nicht nur die Vorteile hoher Effizienz, geringer Größe, hoher Stabilität und langer Lebensdauer, sondern auch hoher
Schutzgrad, hohe Zuverlässigkeit sowie vollständige Schutzfunktion usw. Es ist definitiv eine ideale Ladestromversorgung für Elektrofahrzeuge.

Modell:
KL610-48-150
Produktmarke:
Keller

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Produktbeschreibung

Einführung 10 kW OBC/On-Board-Ladegerät

Hauptmerkmale:

Spannungs- und Stromausgang: Liefert leistungsstarke 10 kW, breite Nennspannung von 36 V, 48 V, 80 V, 96 V, 150 V, 200 V, 310 V. 350 V sorgen für schnelle Ladezeiten und minimieren Ausfallzeiten für Fahrzeuge.

Überlegene Effizienz: Dieses Ladegerät wurde für optimale Leistung entwickelt und steigert die Effizienz der elektrischen Umwandlung. Damit ist es in seiner Klasse führend in Sachen Energieeinsparung und Reduzierung der Betriebskosten.

Erweiterter Schutz: Mit der Schutzart IP67 ist es vollständig gegen das Eindringen von Staub und das Eintauchen in Wasser geschützt und garantiert so eine lange Lebensdauer unter verschiedenen Umgebungsbedingungen. Darüber hinaus schützen interne Wärmeschutzmechanismen vor Überhitzung, was die Lebensdauer und Sicherheit des Ladegeräts weiter erhöht.

Intelligente Kommunikation: Integriert CAN-Bus-Kommunikation für eine nahtlose Integration mit Fahrzeugmanagementsystemen und ermöglicht so intelligente Ladeprozesse und Echtzeitüberwachung des Ladestatus und Diagnose.

Kompaktes Design: Trotz seiner leistungsstarken 10-kW-Leistung ist es leicht und kompakt und gewährleistet eine einfache Installation und Integration in verschiedene Fahrzeugplattformen, ohne Kompromisse beim Platzbedarf oder übermäßiges Gewicht einzugehen.

Technische Daten des 10-kW-OBC/On-Board-Ladegeräts mit Luftkühlung/Flüssigkeitskühlung

AC- Eingang	KL610-36-150-3AX-XX-X	KL610-48-150-3AX-XX-X	KL610-80-100-3AX-XX-X	KL610-96-80-3AX-XX-X	KL610-150-60-3AX-XX-X	KL610-200-45-3AX-XX-X	KL610-310-30-3AX-XX-X	KL610-350-25-3AX-XX- X
Eingangsspannung	3P 220/240VAC (3P + PE) 1P 85 - 300VAC
Max. Eingangsstrom 1-phasig	30A
Eingangsfrequenz	45 - 65Hz
Maximale Eingangsleistung	10,5 kW bei 3P 220 VAC 3,5 kW bei 1P 220 VAC 1,7 kW bei 1P 110 VAC
Leistungsfaktor	> 0,99
X-Kapazität	2,2 µF
Y-Kapazität L1--PE	15.1nFX3

AC- Eingang	KL610-36-150-3BX-XX-X	KL610-48-150-3BX-XX-X	KL610-80-100-3BX-XX-X	KL610-96-80-3BX-XX-X	KL610-150-60-3BX-XX-X	KL610-200-45-3BX-XX-X	KL610-310-30-3BX-XX-X	KL610-350-25-3BX-XX-X
Eingangsspannung	3P 220/380/440/480VAC (3P+PE) 1P 85-300VAC
Max. Eingangsstrom 1-phasig	15A
Eingangsfrequenz	45 - 65Hz
Maximale Eingangsleistung	10,5 kW bei 3P 323–520 VAC 5,5 kW bei 3P 220 VAC 3,5 kW bei 1P 220 VAC 1,7 kW bei 1P110 VAC
Leistungsfaktor	> 0,99
X-Kapazität	2,2 µF
Y-Kapazität L1--PE	15.1nFX3

AC- Eingang	KL610-36-150-3CX-XX-X	KL610-48-150-3CX-XX-X	KL610-80-100-3CX-XX-X	KL610-96-80-3CX-XX-X	KL610-150-60-3CX-XX-X	KL610-200-45-3CX-XX-X	KL610-310-30-3CX-XX-X	KL610-350-25-3CX-XX-X
Eingangsspannung	3P 600VAC (3P+PE) 1P 220VAC/1P 110VAC
Max. Eingangsstrom 1-phasig	10A
Eingangsfrequenz	45 - 65Hz
Maximale Eingangsleistung	10,5 kW bei 3P 600 VAC
Leistungsfaktor	> 0,99
X-Kapazität	2,2 µF
Y-Kapazität L1--PE	15.1nFX3

DC-Ausgang	KL610-36-150	KL610-48-150	KL610-80-100	KL610-96-80	KL610-150-60	KL610-200-45	KL610-310-30	KL610-350-25
Gilt für Lithiumbatterien	36V	36-48V	80V	80-96V	150V	200V	310V	350V
Gilt für Blei-Säure-Batterien	36V	48V	84V	96V	144V
Spannungsbereich	21-48 VDC	28-63 VDC	51-115 VDC	56-126 VDC	86-193 VDC	115-257 VDC	180-400 VDC	202-450 VDC
Genauigkeit der Ausgangsspannung	0,5 %
Genauigkeit des Ausgangsstroms	0,5 % FS
Maximaler Ausgangsstrom	150A	150A	100A	80A	60A	45A	30A	25A
Maximale Ausgangsleistung bei 3P220VAC	7KW	10KW
Maximale Ausgangsleistung (einphasig)	3,3 kW bei 1P220VAC 1,5 kW bei 1P110 VAC
Effizienz	Bis zu 95 %

Übersicht über die wichtigsten Strukturkomponenten

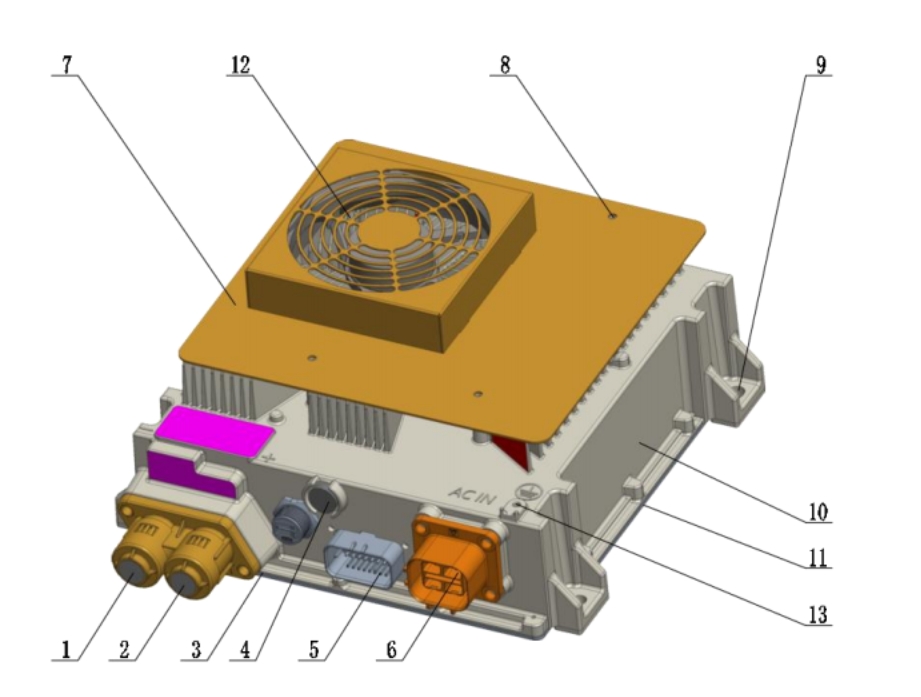

1. Positiv ausgeben	2. Negativ ausgeben
3. TF-Kartensteckplatz	4. Wasserdichte Entlüftung
5. Kommunikationsbuchse	6. AC-Eingangsbuchse
7. Fans decken ab	8. Befestigungsschraubenloch abdecken
9. Befestigungsschraubenpunkt des Ladegeräts	10. Wohnen
11. Bodenplatte des Ladegeräts	12. Fans
13. PE-Erdungspunkt

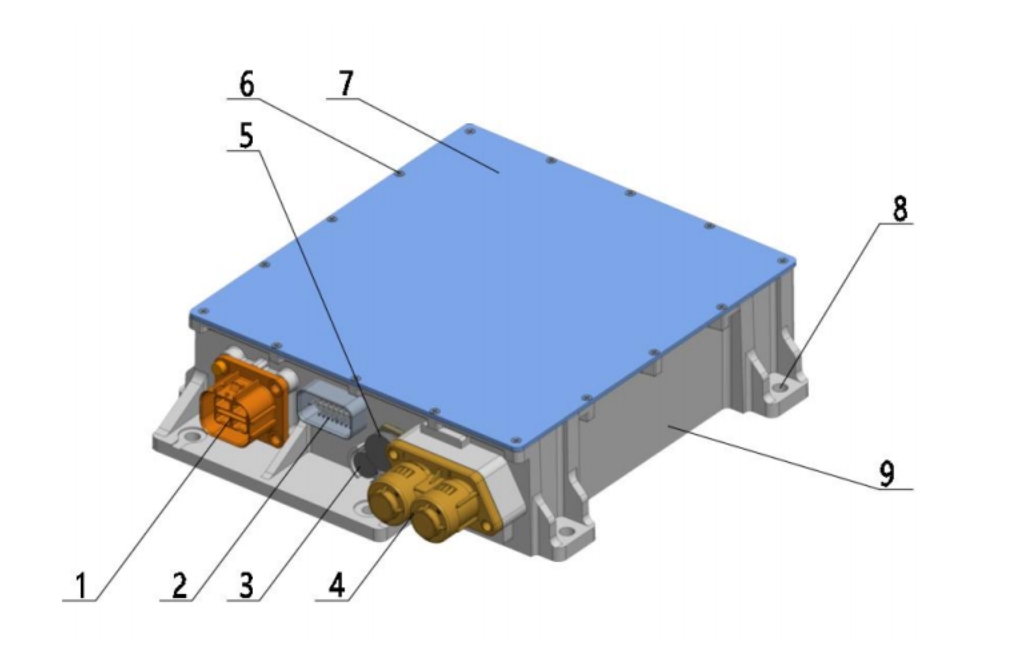

1. AC-Eingangsbuchse	2. Kommunikationsbuchse
3. Wasserdichte Entlüftung	4. Positiv und negativ ausgeben
5. TF-Kartensteckplatz	6. Abdeckplattenschraube
7. Abdeckplatte	8. Schraubenbefestigungspunkt
9. Wohnen

Dimensions

Erzwingen Sie die Art der Luftkühlung und Flüssigkeitskühlung, passen Sie sie an die EV-Plattform an, die mit einem Flüssigkeitskühlsystem konfiguriert ist oder nicht. Um die Luftkühlung des Ladegeräts und einen ordnungsgemäßen Luftstrom zur Unterstützung der Wärmeableitung des Ladegeräts zu gewährleisten, ist ein Installationsschrank ohne Gehäuse zwingend erforderlich.

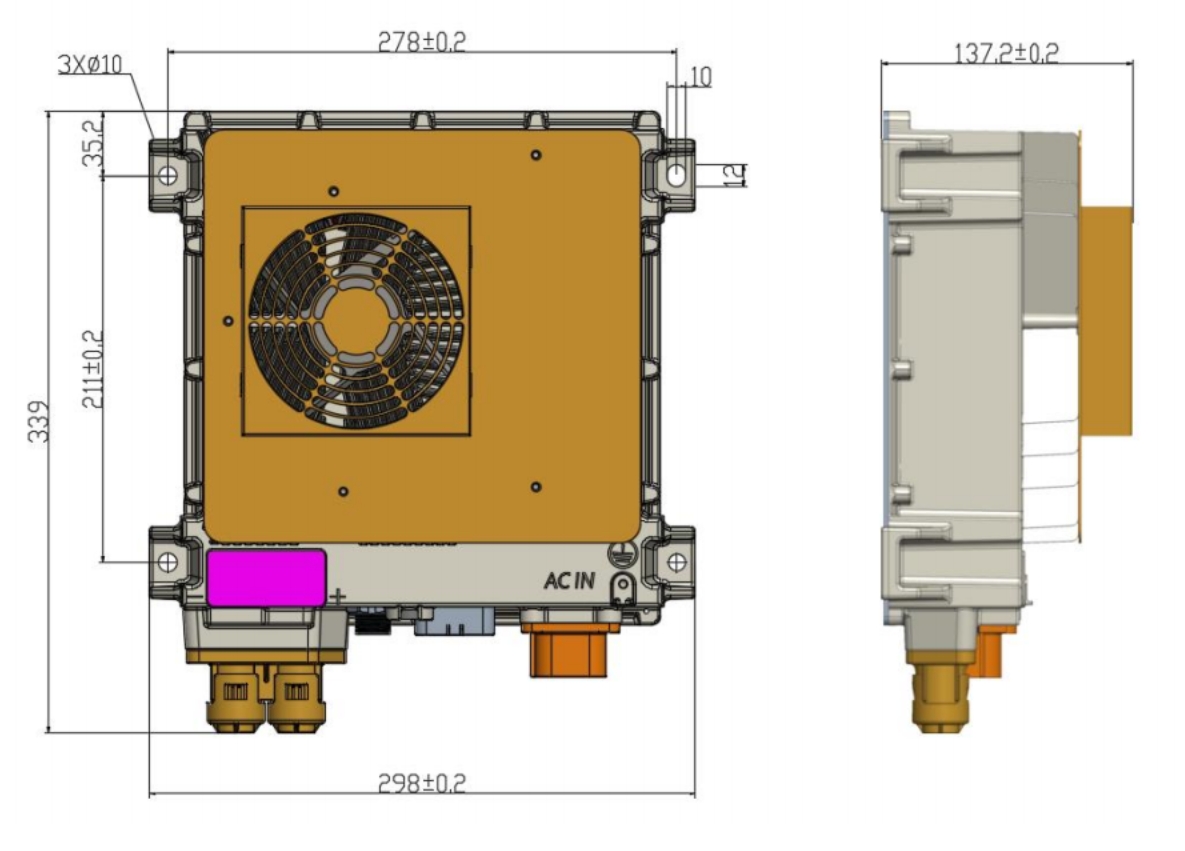

Luftgekühlte Version

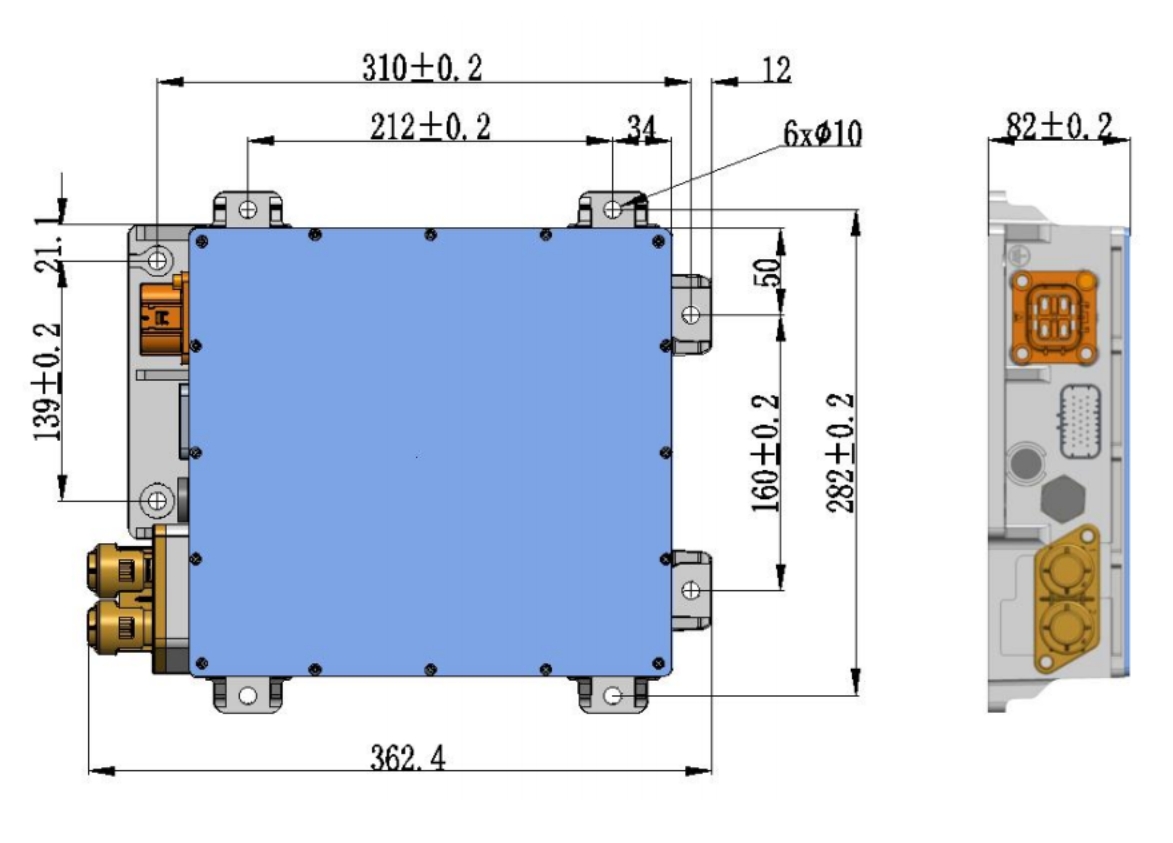

Flüssige Version

Abschluss:

Das Bordladegerät der KL610-Serie ist eine außergewöhnliche Lösung für Elektrofahrzeuge, die Hochspannungseingänge benötigen. Es verkörpert die Mischung aus technologischem Fortschritt und praktischer Effizienz und ist damit ein unverzichtbarer Aktivposten für die Elektrifizierung des Transportwesens. Mit diesem Ladegerät können Hersteller und Besitzer von Elektrofahrzeugen nicht nur ein Produkt, sondern eine umfassende Ladelösung erwarten, die den Anforderungen des heutigen Elektroantriebs gerecht wird.
